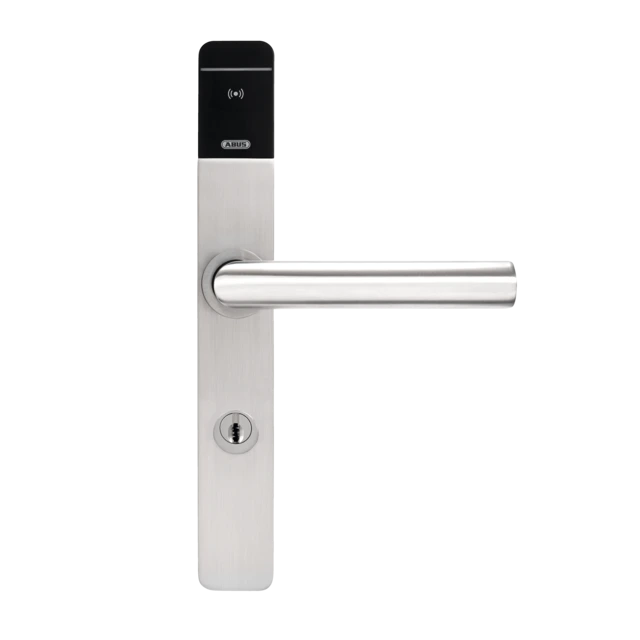

    TECTIQ Schmalrahmenbeschlag

    TECTIQ Schmalrahmenbeschlag

    Elektronischer TECTIQ Türbeschlag mit RFID-Leser. Der flexible Alleskönner in vielfältigen Ausführungen, für alle gängigen Türen. Robuster, sicherer Beschlag in hochwertiger Edelstahloptik.

    Beschreibung


    Mit dem digitalen TECTIQ Schließsystem.

    Der elektronische Beschlag mit RFID-Leser integriert das Einsteckschloss Ihrer Türe drahtlos in das TECTIQ Zutrittskontrollsystem. Es gewährt Personen Zutritt gemäß ihrer Berechtigung auf dem Schließmedium (Transponder, Karte). Der Datenaustausch erfolgt verschlüsselt und auslesegeschützt (MIFARE® DESFire®). Die batteriebetriebene Türkomponente benötigt keine externe Verkabelung oder Funkverbindung.

    Validierung/Aktualisierung
    ABUS TECTIQ speichert Berechtigungen und Ereignisse auf dem RFID-Schließmedium (Data-on-Card) und tauscht die Daten drahtlos mit dem Beschlag und System ab. Die Status-LED signalisiert den Anwendern, ob sie zutrittsberechtigt sind.

    Formschönes Design, Top-Qualität
    Der hochwertige Schmalrahmenbeschlag in Edelstahl-Optik fügt sich mit seiner klaren Formsprache in jede Umgebung ein. Als Drücker stehen 7 Formen zur Wahl und geben dem Beschlag seine individuelle Note.

    Große Variantenvielfalt
    Die robuste Schmalrahmengarnitur ist für alle gängigen Außen- und Innentüren geeignet, mit Option feuerhemmend auch für Brand- und Rauchschutztüren (T90). Inkl. Panikfunktion für Paniktüren (nur mit Einsteckschloss gemäß EN 179). Jede Ausführung hat eine Grundplatte aus Stahl. Für höchste Sicherheit, z. B. an Außentüren, empfehlen wir die Ausführung als Sicherheitsbeschlag.

    Installation nach Maß: an Holz-, Alu- und Stahltüren
    Der Türbeschlag passt für alle Türstärken von 32 bis 121 mm, ob mit Europrofil-Zylinder, Rundprofil-, Ovalzylinder oder ohne Zylinder. Zum nahtlosen Austausch von Altbeschlägen sind Renovierungsplatten erhältlich.

    Auszeichnungen & Partner
    PlusX Award höchste Kundenzufriedenheit 2025
    PlusX Award höchste Kundenzufriedenheit 2025
    Auszeichnungen & Partner

    Produktvorteile

    • Elektronischer TECTIQ Schmalrahmenbeschlag zur einfachen, flexiblen Installation an allen gängigen Türen (Holz, Alu, Stahl, Kunststoff), drahtlos mit dem TECTIQ System vernetzt, ideal zur Ausstattung in Neu- und Bestandsbauten
    • TECTIQ Beschlag mit RFID-Leser zum kontaktlosen Präsentieren von TECTIQ Schließmedien. Sicheres, auslesegeschütztes RFID-Verfahren via MIFARE® DESFire® mit Bluetooth-Schnittstelle für TECTIQ Admin App
    • Kompakter, hochwertiger Schmalrahmenbeschlag (40 mm Breite) in Edelstahloptik. Die dezent-puristische Designlinie passt sich ästhetisch-zeitlos in den Stil jedes Gebäudes ein. Türdrücker in diversen Formen für noch mehr Individualisierung erhältlich
    • Hoher Komfort und sicherer, intuitiver Zutritt mittels gewohnter Bedienung am Türdrücker; Beschlag mit RFID-Leser außen gewährt jederzeit das Öffnen der Tür von innen (ohne Schließmedium)
    • TECTIQ Schmalrahmenbeschläge für die komplette Gebäudeausstattung an Türen mit oder ohne mechanischem Schließzylinder, geeignet für Brand- und Rauchschutztüren (T90) sowie Flucht- und Rettungswege (EN 179)
    • Hochwertiger Einbruchschutz mit passgenauer Grundplatte aus Stahl zu jeder Beschlagsvariante
    • Intuitiver Office-Mode: Zutritt durch einfaches Betätigen des Drückers bei „Dauer-offen“ zu Büro-/Öffnungszeiten gemäß Zeitplan; Freischalten und Deaktivieren des Office-Mode mit dem ersten Zutritt bzw. dem Verlassen durch einen berechtigten Nutzer
    • Optionales Zubehör: Adapterplatte zum optisch stimmigen Ersatz von Breitschildbeschlägen (54 mm) bzw. Rundrosetten-Garnituren sowie Renovierungsplatten zum Abdecken der Bohrungen bzw. Abdruckspuren von Altbeschlägen (z. B. an Bürotüren)
    • Geprüfte, zertifizierte Qualität: EN 16867 Kl. 4, EN 179, abZ, EN 1634-1, 2
    • Dezente Färbung für jede Umgebung; Beschlagskörper und Drücker: Edelstahl; RFID-Leseeinheit: schwarz

    Downloads

    Allgemeine Downloads:

    Konformitätserklärungen:

    Zusatzinformationen:

    Software:
    Hilfsprogramme:

    Firmware:

    Lieferumfang

    • 1x Beschlag Innenseite
    • 1x Beschlag Außenseite
    • 1x Bohrschablone TECTIQ Beschlag Standard/ Security
    • 1x Quick Guide TECTIQ Beschlag Standard/ Security
    • 3x Verbindungsschrauben M5 - TX
    • 6x Schrauben Grundplatte - TX
    • 2x Gewindehülsen Standard
    • 1x Vierkantstift
    • 1x Gewindehülsen Security
    • 1x Montagehilfe Kabel

    Recycling

    Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

    Entsorgung & Kennzeichnung von Verpackungen

    Spezifikationen
    Abmessungen: 289 x 40 x 24 mm
    Anzahl Ereignisse: 890
    Artikel-Kurzbezeichnung: TEC-B-LA
    Aufbohrschutz: Nein
    Auswahl Drückerformen: L-Form, Gehrung, U-Form, Doppelgehrung, U-Form gekröpft, Doppelgehrung gekröpft, Kugeldrücker
    Batterie - Laufzeit: Bei 20 °C (Raumtemperatur): bis zu 85.000 Zyklen oder 3,5 Jahre bei Nichtbetätigung oder bis zu 3 Jahre bei ca. 10 Zutritten pro Tag
    Batterie - Typ: 3 x Varta Ultra Lithium L92 Micro AAA
    Batteriefach: Im Innenbeschlag
    Batteriewarnstufen: 2 Stufen (optisch/verzögerter Zutritt)
    Bauform: Schmalrahmenbeschlag
    Bluetooth Version: 5.1
    Brandschutzklasse: T90 für Stahl-, Holz- und Rohrrahmentür
    Breite: 40 mm
    Dauerfestigkeit: > 200.000 Zyklen (gemäß EN 16867, EN 179)
    Dornmaß: 25
    Drückerweg: Max: 45°, Aufwärtsbewegung möglich
    Echtzeituhr (RTC): Ja
    Einsatz Flucht- und Rettungswege: Ja, gemäß EN 179, siehe Kompatibilitätsliste (zwingend zu beachten)
    Einsatzbereiche: Elektronisch gesteuerter Drücker außen, Drücker innen immer eingekoppelt (kein RFID-Leser auf der Innenseite), geeignet für Türen mit hoher Nutzungsfrequenz und starker Belastung, Gebrauchsklasse 4 gemäß EN 16867
    Entfernungsmaß: ohne Profilzylinderlochung, Euro-Profil: 72 mm, 88 mm, 92 mm; Schweizer-Rundzylinder: 78 mm, 90 mm, 94 mm
    Farbe: Schwarz / silbern
    Fixierungspunkte: 3-Punkt-Verschraubung: 105 (oberhalb Vierkant), 21,5 , 145 (unterhalb Vierkant)
    Funkkonformität: ETSI EN 300 328
    Funkstandard: Bluetooth Low Energie 2,4 GHz
    Funktionsprinzip: Außenseitig elektronisch einkoppelbar, innenseitig eingekoppelt
    Funkverschlüsselung: AES 128-Bit
    Höhe: 289 mm
    Kernziehschutzabdeckung: Nein
    Korrosionsschutz: Korrosionsschutz gemäß DIN EN 1670 Klasse 4 (Salzsprühtest, 240 Stunden), Klasse 4 gemäß EN 16867
    Luftfeuchtigkeit: Rel. Luftfeuchte: 20 % bis 99 %, nicht kondensierend %
    Material: Beschlag: Stahl / Drücker: Edelstahl / RFID-Lesefeldabdeckung: Kunststoff
    Max. Anzahl Blacklist: 120
    Max. Betriebstemperatur: 65 °C
    Maximale Türstärke: 121 mm
    Min. Betriebstemperatur: -25 °C
    Minimale Türstärke: 32 mm
    Notstromversorgung: Ja, USB
    Profilaussparung Schließzylinder: Euro-Profilzylinder, Schweizer-Rundzylinder, ohne Profilzylindereinsatz
    Programmier-Technologie: BLE 2,4 GHz, RFID 13,56 MHz
    Programmierung: Admin App, Systemkarten
    RFID Konformität: ETSI EN 300 330
    RFID-Frequenz: 13,56 MHz
    RFID-Reichweite: < 1 cm
    RFID-Technologie: MIFARE® DESFire® EV1, EV2, EV3
    Sendeleistung: - 4 dBm
    Sicherheitseigenschaften: Frei betätigbarer Außendrücker gegen Manipulation, Einkupplung nur bei Präsentation eines berechtigten Schließmediums
    Signalisierung: Optisch
    Sonderfunktionen: Ja, über Software und App
    Tiefe Außen mit Drücker: 100 mm
    Tiefe Außen ohne Drücker: 24 mm
    Tiefe Innen ohne Drücker: 20 mm
    Transponderkonformität: Passiv-Transponder ISO 14443 A (MIFARE® DESFire® EVx)
    Transponderverschlüsselung: AES 128-Bit
    Updatefähigkeit: Ja, über App & USB-Kabel
    Verlängerungsschritte: Abgestuft in 14 mm Schritten
    Verschlüsselung: AES-128 Bit
    Verwaltung: Access Manager Software & Zutrittskontrollzentrale
    Vierkantseitenlängen: 8mm, 8.5mm, 9mm, 10mm
    Werksreset: Ja
    Zertifizierungen: DIN EN 16867 Klasse 4 (in Vorbereitung), EN 179 (in Vorbereitung), IP54 (IP55 optional)
    Öffnungszeit einstellbar: 6 Sek. oder 12 Sek.
