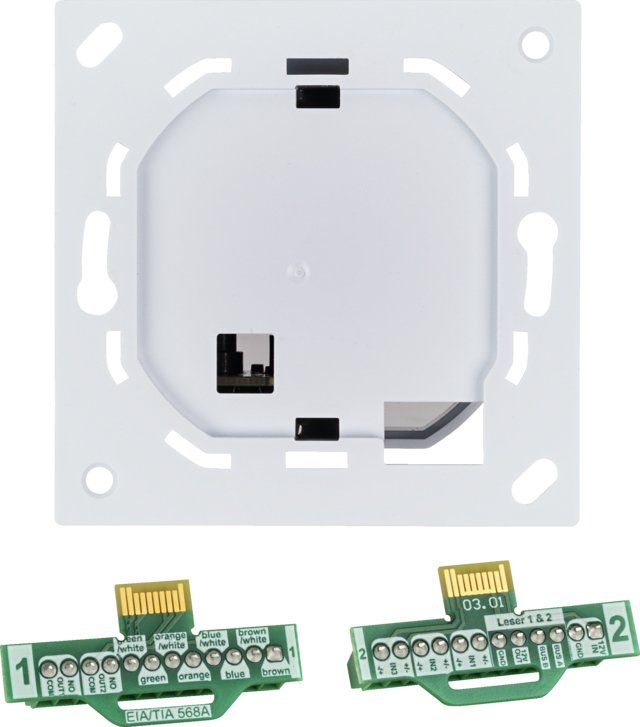

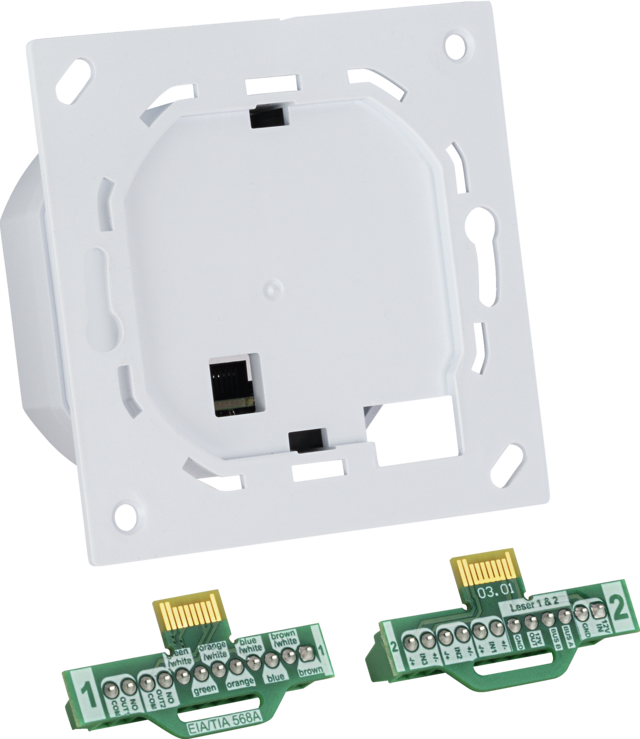

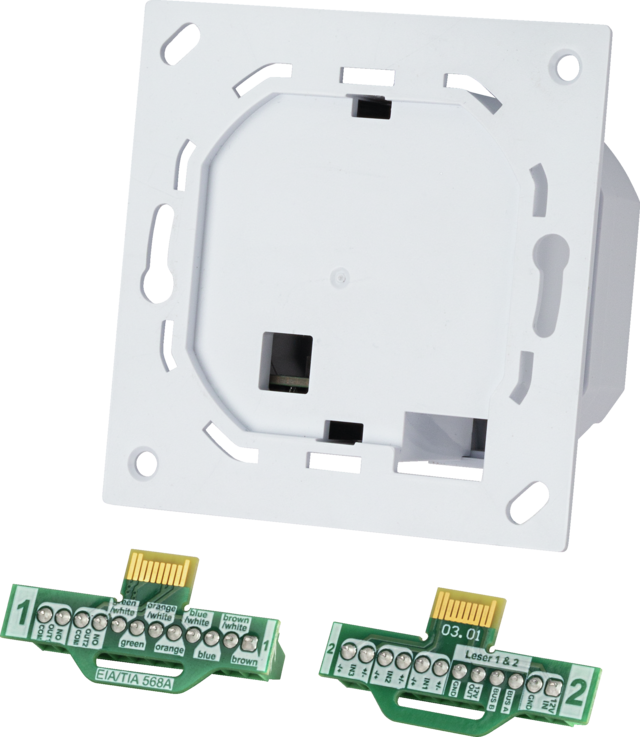

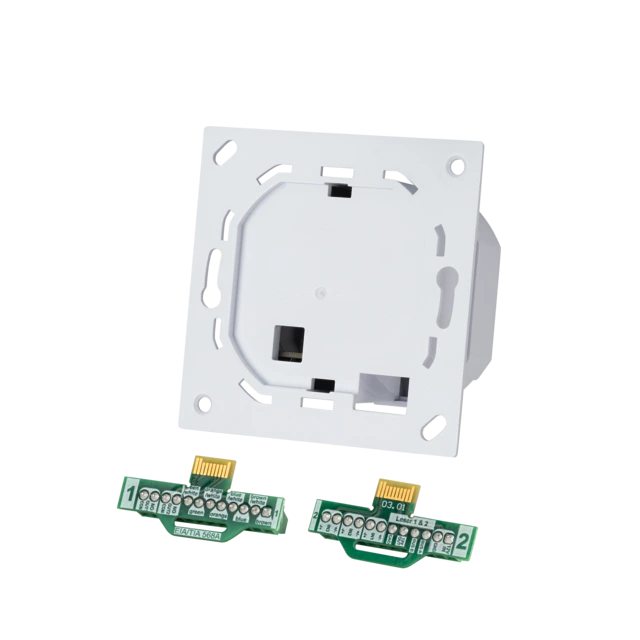

    TECTIQ Væglæser-styreenhed (i væggen)

    Væglæserens styreenhed til kombinationen med TECTIQ læseenheden. Fungerer som en TECTIQ væglæser til styring af elektroniske dør- og portdrev, bomme og andre aktuatorer.

    Beskrivelse


    MED DET DIGITALE TECTIQ LÅSESYSTEM.

    Væglæserens styreenhed bruges som væglæser i kombination med TECTIQ læseenheden. Enheden bruges til at styre en aktuator, f.eks. til at åbne en motorlås. Autorisationen kontrolleres, når et låsemedium fremvises. Hvis autorisationen er gyldig, aktiverer styreenheden aktuatoren, og medarbejderen kan f.eks. åbne døren.

    Praktisk konfiguration

    Relæet konfigureres i TECTIQ Access Manager-softwaren. Der er fire muligheder, og office-tilstanden (permanent åben) kan indstilles for hver koblingsvariant.

    Fleksibel installation, sikker kontrol

    Den separate installation af læseenheden og styreenheden, der er forbundet via RS485-BUS (op til 250 m kabellængde), giver frit valg af installationssted. Takket være den krypterede RS485-forbindelse og den indbyggede installation af styreenheden sikrer fjerninstallationen en høj grad af beskyttelse mod manipulation: Styreenheden er ikke tilgængelig udefra og kræver ikke et netværkskabel. Alternativt kan læseenheden placeres direkte på styreenheden i den indbyggede boks for kompakt installation. Strømforsyningen sker via et netværkskabel (PoE) eller en ekstern strømforsyningsenhed.

    Intet datatab i tilfælde af strømsvigt

    Fortsat drift efter strømsvigt sikres ved at gemme dato og klokkeslæt (op til 3 timer). Efter svigtet er det derfor ikke nødvendigt at opdatere væglæseren ved hjælp af Admin appen eller systemtransponderen.

    TECTIQ Controllerenhed

    Produktfordele

    • Indbygget styreenhed til kombinationen med TECTIQ læseenheden; til styring af elektroniske låsekomponenter som dør- og portdrev, e-døråbnere, elevatorer, bomme, rullegitre og andre aktuatorer
    • Adgangskontrol i kombination med TECTIQ læseenheden (udendørs/indendørs variant IP67/IP44), når gyldige låsemedier fremvises for læseenheden
    • Protokolfunktion: Ringhukommelse til op til 890 hændelser; overførsel til TECTIQ adgangskontrolcentralen, f.eks. protokolkort eller personlig transponder (låsemedium)
    • Sikker fortsat drift efter strømsvigt ved at gemme dato og klokkeslæt i op til 3 timer
    • Enkel konfiguration af relæudgangen i softwaren TECTIQ Access Manager og overførsel til TECTIQ væglæseren ved hjælp af et parameterkort (NO, NO impuls, NC, NC impuls)
    • Aktivering af office-tilstand til permanent styring af elektroniske aktuatorer (f.eks. forbliver indgangsporten åben i arbejdstiden)
    • Forskudt montering: høj manipulationsbeskyttelse med lokal separat installation af kontrol- og læseenhed, forbundet via krypteret RS485-BUS, op til 250 m kabellængde (kontrol-/netværkskabel utilgængeligt udefra)

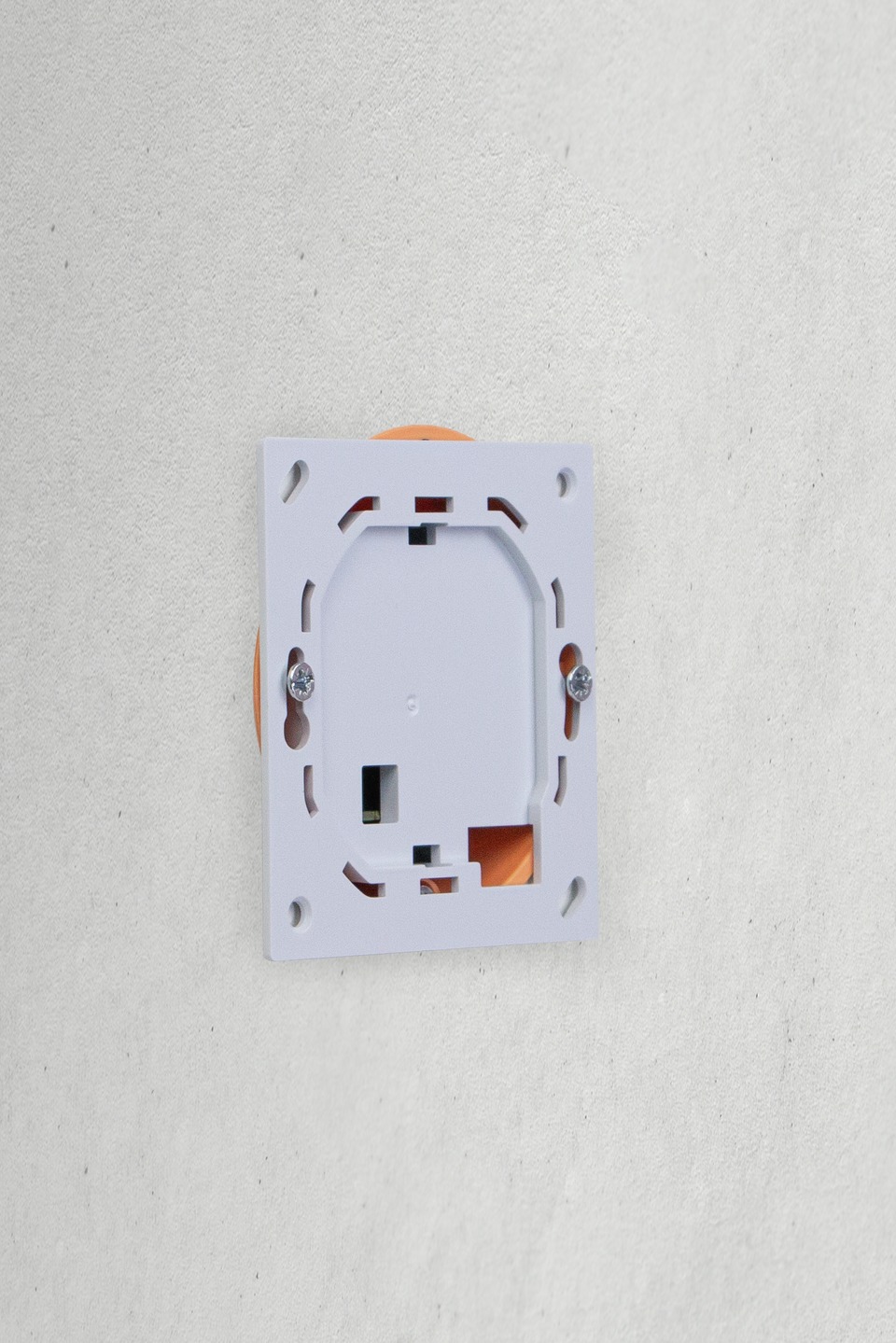

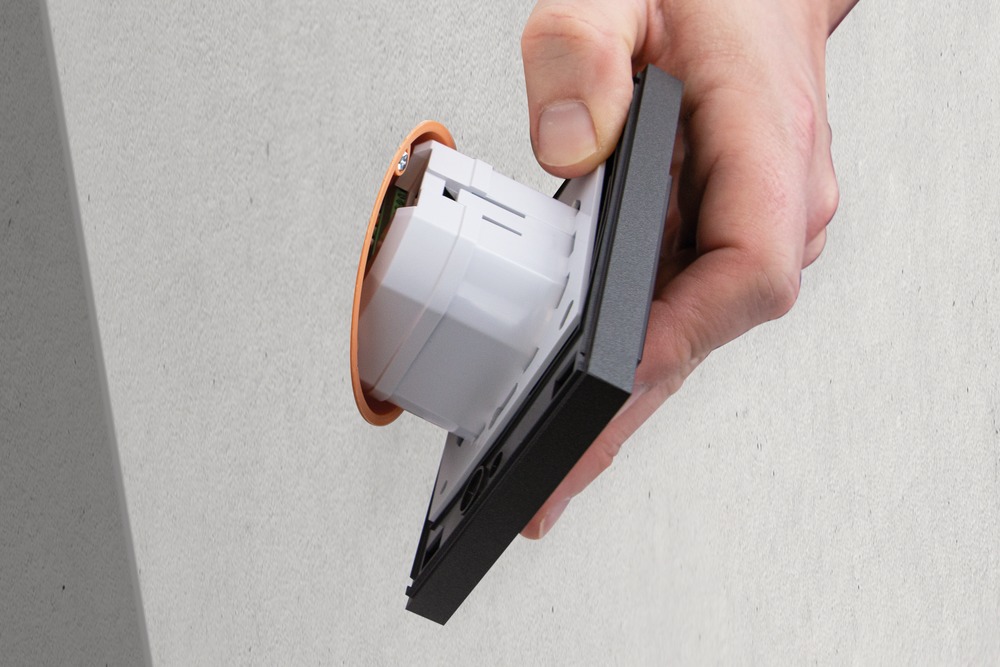

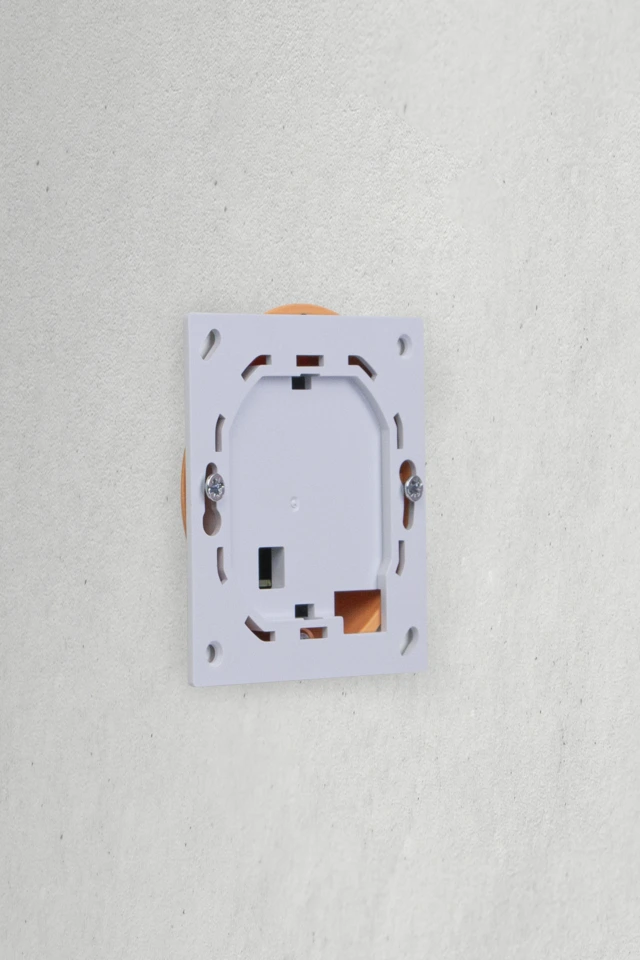

    • Kompakt montering: enkel påsætning af læseenheden direkte på styreenheden, som er installeret i den indbyggede boks
    • Installation i indbygget boks eller i IP-beskyttet overflademonteret hus
    • Mulighed for PoE-strømforsyning eller alternativt via 12 V DC

    Downloads

    Generelle Downloads:

    Overenstemmelseserklæring:

    Mere information:

    Software:
    Hjælpeprogrammer:

    TECTIQ Controllerenhed
    TECTIQ Controllerenhed
    TECTIQ Controllerenhed
    TECTIQ Controllerenhed
    Tekniske specifikationer
    Administration: Access Manager-software
    Antal væglæsere: Én læseenhed pr. styreenhed
    Anvendelsesområder: Aktivering af elektroniske dør- og adgangskontrolsystemer (f.eks: elektriske døråbnere, motoriserede låse, port- og bomanlæg) og andre aktuatorer
    Beskyttelsesklasse IP: 20
    Bredde: 71 mm
    Buffering af klokkeslæt ved strømsvigt: Maks. 3 timer
    Certificeringer: -
    Dybde: 47 mm
    Ethernet-interface: Strømforsyning (terminal 1/tilslutning 1 - 8)
    Fabriks-reset: Ja
    Farve: Signalhvid (RAL9003)
    Grænseflader: RS485, Micro-USB, PoE, relæudgang
    Højde: 71 mm
    Indgange: 0
    Kabelføring: Op til 250 m afstand mellem styreenhed og læseenhed (4 x 0,34 mm², afskærmet)
    Konfiguration relæ: Bistabilt relæ: NO, NC, NO impuls, NC impuls
    Kort betegnelse for vare: TEC-SG-UP-OFF
    Lagertype: Ringbuffer: 890 begivenheder
    Luftfugtighed: Maks. 80 % relativ luftfugtighed, ikke-kondenserende %
    Maks. driftstemperatur: 60 °C
    Maks. strømforbrug: 100 mA/1,0 W (væglæser-styreenhed uden aktuator/læseenhed)
    Materiale: Plast
    Min. driftstemperatur: -20 °C

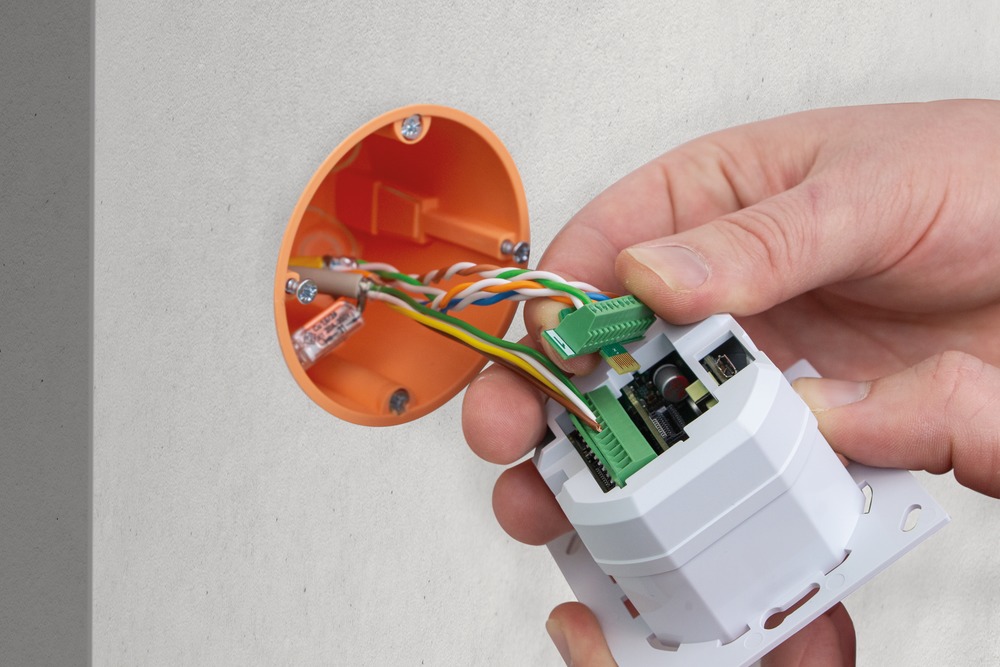

    Monteringstype: Indendørs, i ø 60 mm planforsænkede eller hulmursdåser med en indvendig dybde på mindst 53 mm (66 mm anbefales) eller i overflademonterede indkapslinger til industriformål (i henhold til DIN VDE 0606, DIN VDE 0471, DIN IEC 695)
    Nettovægt: 0,071 kg
    Opdaterings-evne: Ja, via app eller ABUS Updater-kabel (ACAC00043)
    Programmering: Admin-app eller systemkort
    RFID-teknologi: Ingen grænseflade, betjening via læseenheden
    RS-485-grænseflade: Tilslutning af en ekstern læseenhed til terminal 2/tilslutning 15-18: Bus A, Bus B, 12 V DC og GND. Indstilling af antal læseenheder: via skydekontakt på styreenheden
    Realtidsur (RTC): Ja
    Relæudgange: Én potentialfri relæudgang, dielektrisk styrke: 60 V DC, 50 V AC, strømførende kapacitet: 1 A DC, 1 A AC
    Signaler: Visuel og akustisk signalering via læseenheden
    Sikkerhedsegenskaber: End-to-end-krypteret dataoverførsel via RS485 mellem styreenhed og læseenhed, mulighed for separat installation af styreenhed og læseenhed
    Specialfunktioner: Office-tilstand til permanent aktivering af låseelementet, f.eks. i arbejdstiden
    Spændingsforsyning DC: (terminal 1/tilslutning 1 - 8) PoE IEEE 802.3af eller (terminal 2/tilslutning 13 - 14) ekstern 12 V

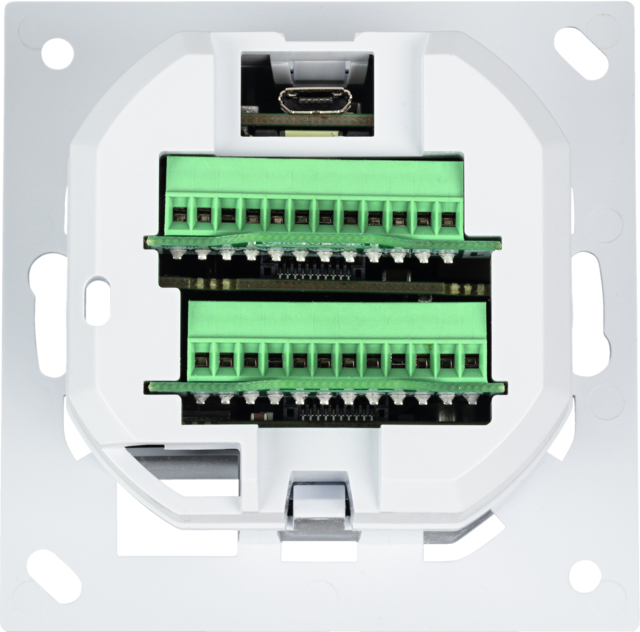

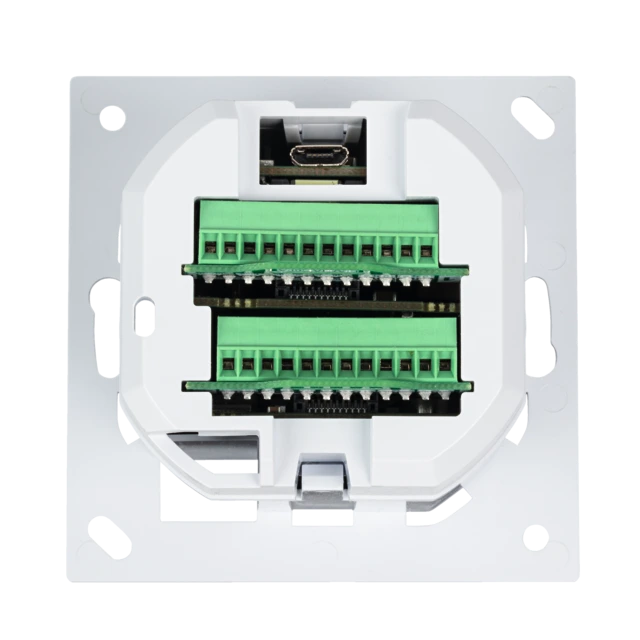

    Tilslutninger: To tilslutningsterminaler
    Åbningstid kan indstilles: Ja (1, 2, 4, 6, 8 eller 12 s)
