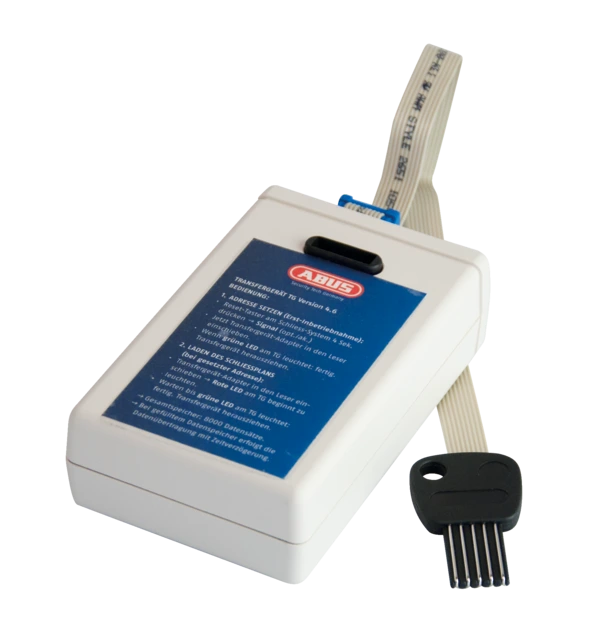

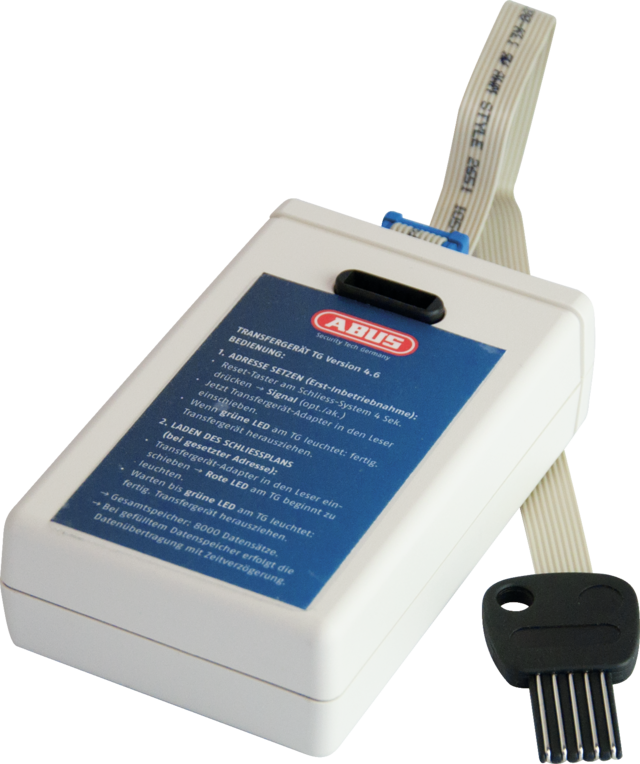

Transfergerät TG-SKM

Transfergerät

Beschreibung

Das Transfergerät ist eine bidirektionale Schnittstelle zwischen Schließmedien und dem Verwaltungs-PC. Dabei werden einerseits Schließmedien in den PC eingelesen oder protokollierte Ereignisse übertragen. In der anderen Richtung werden Schließ- und Scharfschalt-Rechte auf die Schließsysteme übertragen.

Produktvorteile

  • Transfergerät zur Offline Datenübergabe zwischen Schließsystemen/ Steuergeräten/ Auswerteeinheiten und Verwaltungs-PC
  • Zur Ausführung von Übergabe- und Speicheraufgaben
  • Einlesen von ABUS Chipschlüsseln und Transpondern (mit AM-Prox) in den Verwaltungs PC, Übergabe von Schließ- und Scharfschalt-Rechten vom PC an die Schließsysteme und Übernahme von protokollierten Ereignissen aus den Schließsystemen an den PC

Downloads

Allgemeine Downloads:

Software:
Installationssoftware:

FAQ

 Systeme mit protokollierender Elektronik speichern die letzten 1.000 Ereignisse mit Datum und Uhrzeit.

Um Protokolle abzurufen …

  • Gehen Sie in der Software ABUS Seccor Key Manager den Pfad: Protokolle > Anfordern

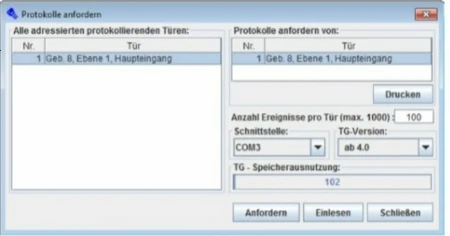

Dadurch erscheint das Fenster „Protokolle anfordern„:

Sie können die Protokolle mehrerer Türsysteme innerhalb eines Vorgangs anfordern. Die Speicherkapazität des Transfergeräts hängt von dessen Version ab; ab Version 4.0 oder höher stehen bis zu 8.000 Speicherplätze zur Verfügung.

  • Schließen Sie das Transfergerät an Ihren PC/Laptop an.
  • Schalten Sie das Transfergerät ein.
  • Wählen Sie in der SKM-Software im Fenster „Protokolle anfordern„ die entsprechende Schnittstelle (COM-Port) und die TG-Version.
  • Klicken Sie im Fenster auf der linken Seite auf die Türsysteme, deren Protokoll Sie anfordern wollen, und verschieben Sie die entsprechende Zeile(n) nach rechts oben in das Feld „Protokolle anfordern von„.
  • Geben Sie ggf. einen abweichenden Wert an für die gewünschte Ereignis-Anzahl pro Tür.
  • Beachten Sie die Anzeige bei „TG-Speicherausnutzung„, um nicht die maximale Speicherkapazität zu überschreiten.
  • Klicken Sie auf die Schaltfläche „Anfordern„; die entsprechenden Informationen werden damit an das Transfergerät übermittelt.
  • Tipp: Über die Schaltfläche „Drucken„ erhalten Sie eine Liste der abzulaufenden Türen; diese Liste kann auch zur Kontrolle dienen.
  • Nachdem alle Informationen an das Transfergerät übertragen wurden: Verbinden Sie das Transfergerät nach und nach mit den entsprechenden Türsystemen und beladen Sie es so mit den angeforderten Protokollen.
  • Anschließend: Verbinden Sie das Transfergerät mit Ihrem PC/Laptop.

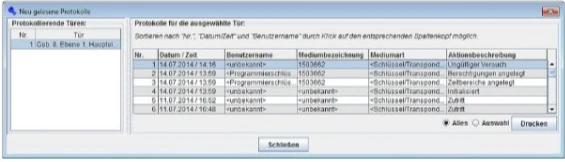

  • Klicken Sie im Fenster „Protokolle anfordern„ auf die Schaltfläche „Einlesen„; dadurch öffnet sich das Fenster „Neu gelesene Protokolle„.



Kommt es beim Auslesen zu einem schnellen Blinken der grünen Status-LED gehen Sie wie folgt vor:

-> TG neu beladen

-> Kabel überprüfen

-> Anschlusskabel überprüfen

-> Leseeinheit beim Zylinder überprüfen (eingedrückte Lesespule)

Wenn die Status-LED während des Beladens grün blinkt, liegt ein Kontaktproblem vor:  vermutlich ist das Kabel des Transfergerätes defekt (siehe S. 47 der Bedienungsanleitung).





Es handelt sich um den Digitus USB/RS232 Adapter des Modells: 70156

http://www.digitus.info/produkte/computer-zubehoer-und-komponenten/computer-zubehoer/seriell-und-parallel-adapter/da-70156/

Lieferumfang

  • 1x Transfergerät
  • 1x AK für RS 232-PC-Schnittstelle
  • 1x AK für Schnittstelle zu Schließsystemen
  • 1x AK für Schnittstelle zu Auswerteeinheiten
  • 1x Batterie CR P2
  • 1x USB-Adapter 2.0

Recycling

Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

Entsorgung & Kennzeichnung von Verpackungen
Spezifikationen
Abmessungen: 30 x 68 x 113 mm (H x B x T) mm
Artikel-Kurzbezeichnung: TG-SKM
Breite: 68 mm
Ereignisspeicher: 4000
Gehäuse­material: Kunststoff
Höhe: 30 mm
Länge: 113 mm
Max. Betriebs­temperatur Außen: 40 °C
Max. Luft­feuchtig­keit: 80 %
Min. Betriebs­temperatur Außen: 0 °C
Nettogewicht: 0,1723 kg
Schließmedien: ABUS Seccor Chipschlüssel, EM4102-, Hitag1-, Hitag 2-Transponder
Sprache OSD: Deutsch
Stromversorgung: 6 Volt Lithium Batterie CR-P2
