    Terxon Alarmzentrale Set
    Terxon Alarmzentrale Set

    Terxon SX Komplett­paket mit Wählgerät - 2023

    Teilen abus.design.social.buttons.name.mail
    Beschreibung



    Die Terxon SX ist eine Einbruchmeldezentrale. Das Terxon SX Komplettpaket mit Wählgerät beinhaltet alle Komponenten für effektiven, vollwertigen Schutz. Bei Bedarf ist eine Erweiterung der Anlage jederzeit möglich. Das Terxon SX Komplettpaket mit Wählgerät bietet alle Vorteile der Terxon SX. Bei der Installation stehen 8 frei programmierbare Zonen zur Verfügung.

    Wirksamer Sabotageschutz: Die 9. Zone ist die Sabotagezone. Angeschlossen werden können ausschließlich NC-Melder. Die Art der Verdrahtung kann frei gewählt werden. Die Innensirene ist im Paket enthalten und hat ihre eigene reservierte Zone auf der Hauptplatine. Komfortable Aktivierung/Deaktivierung via Code. Neben der Zentrale, dem Herzstück der Anlage, ist auch das Bedienteil Bestand dieses Terxon SX Komplettpakets. Über das Bedienteil kann die Anlage programmiert und per Code aktiviert/deaktiviert werden. Der Anschluss erfolgt über eine 4-adrige Bus-Verdrahtung. Weiter im Set enthalten sind: 5 Öffnungsmelder, Aufputz-Schlüsselschalter und 2 Bewegungsmelder

    Einzelkomponente

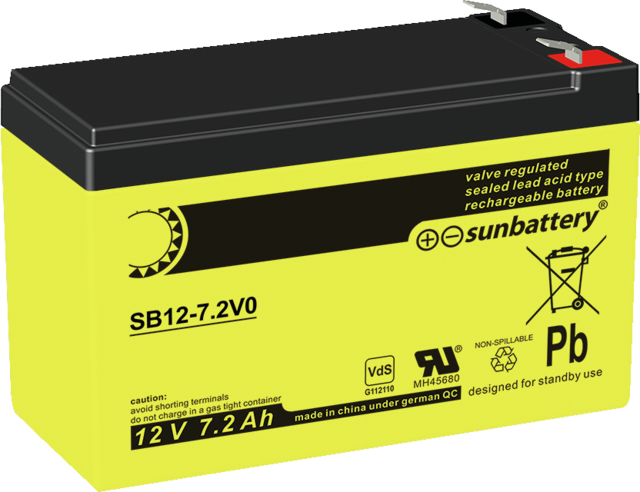

    VdS Akkumulator 12 V, 7.2 Ah
    Zubehör
    VdS Akkumulator 12 V, 7.2 Ah
    zum Produkt
    • Hochwertiger Bleigel-Akku
    • Auslaufsicher
    • Wartungsfrei
    • Bis zu 1.000 Lade-/Entladezyklen
    • VdS-zertifiziert
    ABUS Draht-Innensirene
    Alarmierung
    ABUS Draht-Innensirene
    zum Produkt
    • LED zur Scharf-/Unscharfanzeige
    • Schlichtes, unauffälliges Design
    • Einfache Installation
    • Schalldruck 90 dB (A) @ 1m
    • Sabotageerkennung für Vorder- und Rückseite
    • Stoßfeste Bauweise aus Polycarbonat
    Aufputz-Lötverteiler 16-polig VdS C (weiß)
    Zubehör
    Auf­putz-Löt­ver­tei­ler 16-polig VdS C (weiß)
    zum Produkt
    • Aufputzmontage
    • Korrosionsfeste, verzinnte Lötkontakte
    • Schlagfester Kunststoff
    • Sabotageüberwacht
    • VdS C (G 105062)

    Produktvorteile

    • Die optimale Grundausrüstung für effektiven Schutz mit externer Kommunikation
    • Acht frei programmierbare Zonen stehen zur Verfügung
    • Zertifizierte Meldertechnologie
    • Inkl. Bedienteil, Wählgerät, Innensirene, 2 Bewegungs-, 5 Öffnungsmelder und Schlüsselschalter

    Downloads

    Allgemeine Downloads:

    Konformitätserklärungen:

    FAQ

    Bitte stellen Sie im Errichtermenü den Menüpunkt 023 wieder auf 00 um.

    Nachfolgend finden Sie eine Beschreibung des Parameters:

    023 Fern Reset: Diese Funktion ermöglicht ein Fern Reset über die COM-Schnittstelle oder den PC Anschluss.

    ACHTUNG: System-Reset durch Errichter muss aktiviert sein (Funktion 33 auf 1) und CSID (Funktion 50) muss gesetzt sein.

    1. Geben Sie am Bedienteil ein: 023
    2. Das LCD Display zeigt 023: FernRst AUS
    3. Nutzen Sie die Tatstur, um aus den folgenden Punkten zu wählen und drücken Sie: 0= AUS = Fern Reset AUS, 1 = AN = Fern Reset AN
    4. Bestätigen Sie Ihre Eingabe am Bedienteil
    5. Das Bedienteil bestätigt Ihre Eingabe mit einem Doppelton und zeigt PROGR.MODUS.

    Nach dem Alarm kann der Benutzer mittels Zugangscode den Alarm abstellen, aber nicht die Zentrale rücksetzen. Der Benutzer kontaktiert die Leitstelle, die seine Identität feststellt und ein Signal zurück zur Zentrale sendet. Nun kann der Benutzer ein Reset durchführen.

    Des weiteren wird empfohlen, auch den Menüpunt 033 Systemreset zu überprüfen.

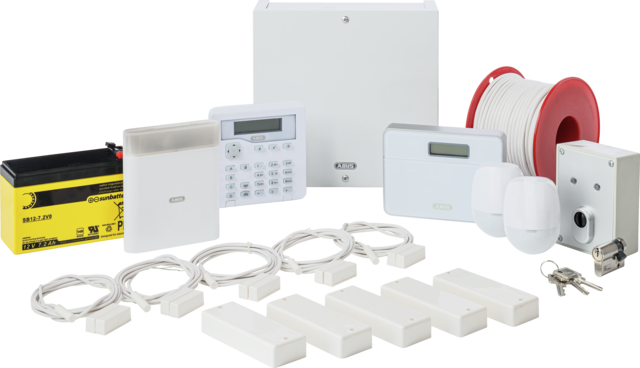

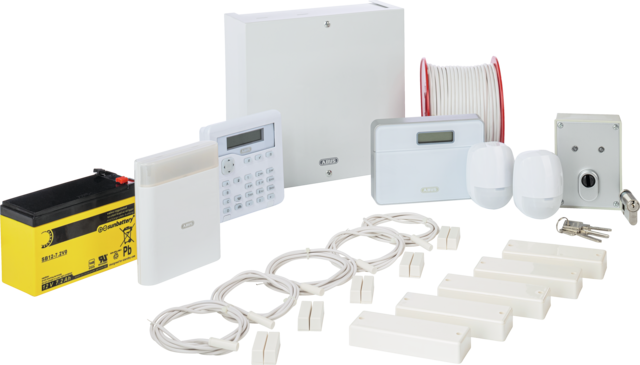

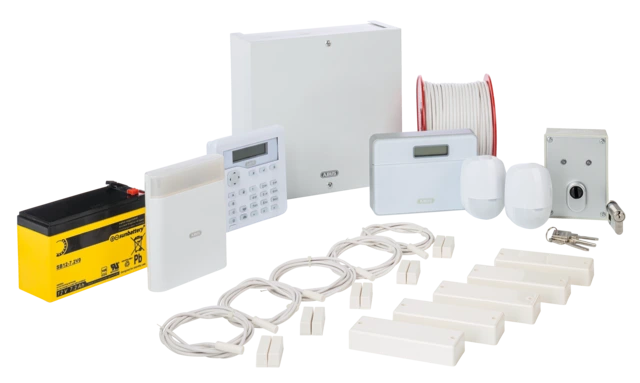

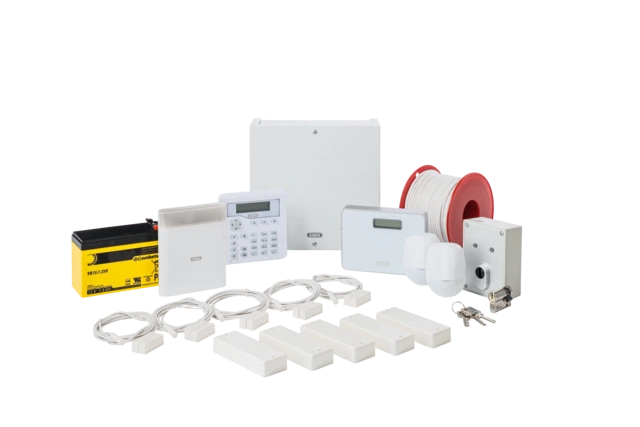

    Lieferumfang

    • 1x Terxon SX Alarmzentrale
    • 1x Bedienteil
    • 1x VdS Akkumulator 12 V, 7 Ah
    • 5x Draht-NC-Öffnungsmelder (weiß)
    • 1x PSTN-Wählgerät
    • 1x Schlüsselschalter inkl. ABUS Qualitätszylinder
    • 1x Innensirene
    • 1x Alarmkabel 50 m (8-adrig)
    • 2x Draht-Bewegungsmelder PET (tierimmun)
    • 5x Aufputz-Lötverteiler 16-polig VdS C (weiß)
    • 1x Halbzylinder ABUS C83
    • 1x Bedienungsanleitung

    Recycling

    Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

    Entsorgung & Kennzeichnung von Verpackungen

    Bauschlüssel
    Bauschlüssel
    Spezifikationen
    Produktgruppe: Zentrale
    WEEE-Gruppe: 09
    Spezifikationen Einzelkomponente
    Zubehör
    VdS Akkumulator 12 V, 7.2 Ah
    Abmessungen: (BxHxT) 65x94x151 mm
    Akkutyp: Bleigel
    Anwendungszweck (Bleigelakkus): Batterieladeeinheit (Gleichrichter)
    Artikelgewicht: 2.418 kg
    Brandschutz­klasse: V0
    Breite: 65 mm
    Gewicht: 2540 g
    Höhe: 100 mm
    Kapazität: 7,2
    Ladezyklen: Bis zu 1000
    Länge: 151 mm
    Max. Betriebs­temperatur: 50 °C
    Min. Betriebs­temperatur: -15 °C
    Neu: Nein
    Produktgruppe: Zubehör
    Spannungs­versorgung DC: 12 V
    Steckverbindertyp: Faston 4,8
    VdS Anerkennungs-Nr.: G 112110
    VdS Klasse: sonstige
    Zertifi­zierungen: VdS
    Spezifikationen Einzelkomponente
    Alarmierung
    ABUS Draht-Innensirene
    Abmessungen: (BxHxT) 115x138x36 mm
    Artikelgewicht: 0.174 kg
    Breite: 119 mm
    Bruttogewicht: 0.212 kg
    Facettenfarbe: weiß
    Gehäuse­material: POLYCARBONAT (PC)
    Höhe: 41 mm
    Kompatibel zu: Secoris, Secvest, Terxon
    Leistung: 1.2 W
    Leistungsaufnahme: 1.2 W
    Leucht­farbe: weiß
    Leuchtmittel: LED
    Länge: 145 mm
    Max. Betriebs­temperatur: 40 °C
    Max. Luft­feuchtig­keit: 95 %
    Mechanischer Schutz: Nein
    Min. Betriebs­temperatur: -15 °C
    Montageart: Aufbau
    Montageort: Innenbereich, Wand
    Neu: Nein
    Produktgruppe: Sirene & Signalgeber
    Sabotage­über­wachung: Ja
    Schalldruck: 90 dB
    Schutzart IP: IP34
    Spannungs­versorgung DC: 12 V
    Strom­aufnahme: 100 mA
    Umweltklasse: II
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Spezifikationen Einzelkomponente
    Zubehör
    Auf­putz-Löt­ver­tei­ler 16-polig VdS C (weiß)
    Abmessungen: (BxHxT) 115x40x19 mm
    Anschlüsse: 16 Doppel-Lötanschlüsse
    Artikelgewicht: 0.054 kg
    Breite: 115 mm
    Facettenfarbe: weiß
    Farboptionen: weiß, braun
    Gehäuse­material: ABS
    Höhe: 40 mm
    Länge: 19 mm
    Material: Kunststoff
    Montageart: Aufputz
    Montageort: Aufputz
    Neu: Nein
    Produktgruppe: Zubehör
    Sabotage­über­wachung: Ja
    Tiefe: 19 mm
    Umweltklasse: III
    VdS Anerkennungs-Nr.: G 105062
    VdS Klasse: C
    WEEE-Gruppe: 09
    Zertifi­zierungen: VdS C
    Spezifikationen Einzelkomponente
    Zentrale
    Terxon SX Einbruchmeldezentrale - 2023
    Abmessungen: ( B x H x T )250x239x87 mm
    Akkutyp: 12 V DC, 7,0 Ah Blei-Akkumulator
    Alarmierung: Nur über externe Wählgeräte: AZ6301, AZWG10020
    Anschlüsse: 230 V AC Schraubterminal, 13,7 V DC Schraubterminal, Lautsprecher, Zonen-Schraubterminal, 11 x Schaltausgänge
    Anzahl BUS-Linien: 1
    Anzahl Bedienteile: 4
    Anzahl Benutzer: 10
    Anzahl Drahtzonen: 10
    Anzahl Ereignisse: 350
    Anzahl Sabotage-Meldergruppen: 1
    Anzahl Sabotagezonen: 10
    Anzeige: Alphanumerisches LCD-Display, 2-zeilig
    Artikelgewicht: 2.492 kg
    Breite: 250 mm
    Ereignisspeicher: Ja
    Erweiterbar (hybrid): Nein
    Fernwartung: Nein
    Funk vernetzt: Nein
    Gehäuse­material: Zentrale: Metall, Bedienteil: ABS
    Höhe: 239 mm
    Integrierte Sirene: Nein
    Kommunikation/Alarmierung: Nur über externe Wählgeräte: AZ6301, AZWG10020
    Länge: 87 mm
    Max. Anzahl Bedienteile: 4
    Max. Anzahl Meldergruppen: 10
    Max. Betriebs­temperatur: 55 °C
    Max. Ladezeit Akkus: 72 h
    Max. Luft­feuchtig­keit: 93 %
    Max. Notstrom-Laufzeit: 12 h
    Min. Betriebs­temperatur: -10 °C
    Neu: Nein
    Not­strom­versorgung: 1
    Produktgruppe: Zentrale
    Program­mierung 1: Über Bedienteil
    Sabotagelinien: 10
    Sabotage­über­wachung: Ja
    Schaltausgänge: 3 x Transistor 500 mA, 8 x Transistor 50 mA, frei programmierbar
    Schnittstelle extern: Ja
    Sicherung: 230 V/250 mA; 12 V: 1 A schnell; Akku: 2 A schnell
    Spannungs­versorgung AC: 230 V
    Spannungsüberwachung: Ja
    Sprache OSD: 6 wählbare Sprachen
    Strom­aufnahme: 200 mA
    Teilbereiche/Überwachungsbereiche: 4
    Tiefe: 87 mm
    Umweltklasse: II
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Zertifi­zierungen: ohne
    Zonenabschluss: NC, DEOL
    Spezifikationen Einzelkomponente
    Melder
    Draht-NC-Öff­nungs­mel­der (weiß)
    Abmessungen: (BxHxT) 11x12x48 mm
    Absicherungsart: Einbruchschutz
    Anschlüsse: NC, max. Kontaktbelastbarkeit 100 V/5 W/0,05 A
    Artikelgewicht: 0.05 kg
    Breite: 11 mm
    Breite des Sensors: 11 mm
    Detektionsverfahren: Magnetfeldmessung
    Einsatzbereiche: Innenraum
    Facettenfarbe: weiß
    Fremdfeldschutz: Nein
    Funk vernetzt: Nein
    Funkstandard: Nein
    Gehäuse­material: ABS
    Höhe: 12 mm
    Kabelart: 2-adrig
    Kabellänge: 2 m
    Länge: 48 mm
    Max. Betriebs­temperatur: 50 °C
    Mechanischer Schutz: Nein
    Min. Betriebs­temperatur: -10 °C
    Montageart: Aufbau/Einbau
    Montageort: Einbau/Aufbau
    Neu: Nein
    Produktgruppe: Melder
    Sensortyp: Reed-Kontakt
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Spezifikationen Einzelkomponente
    Alarmierung
    PSTN-Wähl­gerät
    Abmessungen: (BxHxT) 150x115x30 mm
    Anschlussart: Analog
    Anschlüsse: Schraubterminal für PSTN und Spannungsversorgung
    Anzahl Räume / Gruppen: 4
    Anzahl Sprachmitteilungen: 4
    Anzeige: Beleuchtete Segmentanzeige
    Art der Eingänge: Positiv/negativ ansteuerbare Eingänge (5-28 V DC)
    Artikelgewicht: 0.36 kg
    Aufzeichnungsdauer: 0.0069444444444444 h
    Ausgänge: 1 Transistorenausgang (OP), negativ schaltend, max. Stromabgabe 100 mA
    Breite: 150 mm
    Eingänge: 4
    Facettenfarbe: weiß
    Fernzugriff: Ja
    Gehäuse­material: ABS
    Höhe: 115 mm
    Kompatibel zu: Secoris, Secvest
    LED Anzeige: Nein
    Länge: 30 mm
    Max. Betriebs­temperatur: 55 °C
    Min. Betriebs­temperatur: -10 °C
    Montageart: sonstige
    Neu: Nein
    Produktgruppe: Alarmierung
    Program­mierung 1: Menü
    Sabotage­über­wachung: 1
    Schutzart IP: 32
    Spannungs­versorgung DC: 12 V
    Spannungsüberwachung: Ja
    Strom­aufnahme: 35 mA
    Telefonnummern Speicherplätze: 4
    Tiefe: 30 mm
    Touchpanel: Nein
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Wählverfahren: Tonwahlverfahren (MFV); Impulswahlverfahren
    Übertragungsart: Sprache, AWAG
    Übertragungsweg: PSTN
    Spezifikationen Einzelkomponente
    Bedienung
    AP-Schlüs­sel­schal­ter
    Abmessungen: (BxHxT) 114x85x42 mm
    Anzahl Räume / Gruppen: 1
    Artikelgewicht: 0.282 kg
    Breite: 114 mm
    Facettenfarbe: weiß
    Gehäuse­material: ABS
    Höhe: 85 mm
    Kompatibel zu: Secoris, Secvest, Terxon
    LED Anzeige: Ja
    Leistungsaufnahme: 0.02 W
    Länge: 42 mm
    Material: Metall
    Mechanischer Schutz: Nein
    Montageart: Aufbau
    Montageort: Aufputzmontage
    Neu: Nein
    Produktgruppe: Bedienung
    Sabotage­über­wachung: Ja
    Schutzart IP: IP55
    Spannungs­versorgung DC: 10-15 V
    Statusanzeige: Ja
    Strom­aufnahme: 2 mA
    Tiefe: 42 mm
    Touchpanel: Nein
    VdS Klasse: ohne
    Spezifikationen Einzelkomponente
    Melder
    Be­weg­ungs­mel­der PIR (PET)
    Abdecküberwachung: Nein
    Abmessungen: (BxHxT) 65,4x86,8x45,5 mm
    Absicherungsart: Einbruchschutz
    Anzeige: Ja
    Artikelgewicht: 0.08 kg
    Breite: 65.4 mm
    Detektionsverfahren: Wärmeerkennung
    EN: Grad 2
    Einsatzbereiche: Innenraum
    Erfassungsbereich Melder (m): 16 m
    Gehäuse­material: Kunststoff
    Horizontaler Blickwinkel: 85.9 °
    Höhe: 86.8 mm
    Kompatibel zu: Secoris, Secvest, Terxon
    Länge: 45.5 mm
    Max. Betriebs­temperatur: 40 °C
    Max. Luft­feuchtig­keit: 90 %
    Meldeart: passiv Infrarot
    Min. Betriebs­temperatur: -10 °C
    Min. Luft­feuchtig­keit: 10
    Montageart: Aufbau
    Montageort: Wand
    Neu: Nein
    PIR-Blickwinkel: 85.9 °
    Produktgruppe: Melder
    Sabotage­über­wachung: Ja
    Sensortyp: PIR
    Spannungs­versorgung DC: 9-16 V
    Statusanzeige: Ja
    Strom­aufnahme: 11 mA
    Tiefe: 45.5 mm
    Tierimmun: Ja, < 15 kg
    Unterkriechschutz: Ja
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Zertifi­zierungen: EN 50131 Grad 2, VSÖ GS-N
    Spezifikationen Einzelkomponente
    Zubehör
    Alarmkabel 50 m (8-adrig)
    Adern: 8
    Artikelgewicht: 1.757 kg
    Brandverhalten: Eca
    Breite: 159 mm
    Durchmesser: 5.8 mm
    Durchmesser Adern: 0.53 mm
    Höhe: 89 mm
    Kabellänge: 50 m
    Länge: 159 mm
    Material: Metall
    Neu: Nein
    Produktgruppe: Zubehör
    Querschnitt Adern: 0.22 mm²
    Widerstand: 105 O
    Zertifi­zierungen: EN 50575:2014
