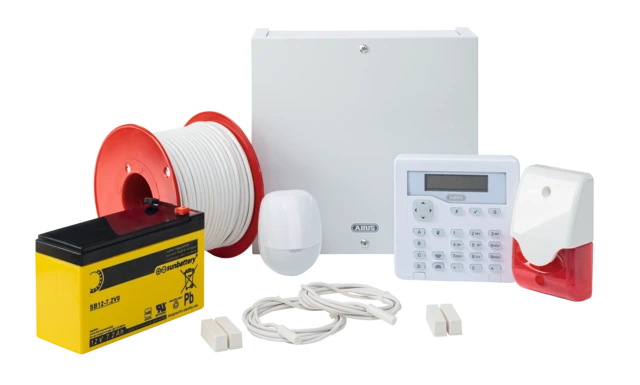

    Terxon Alarmzentrale Set
    Terxon Alarmzentrale Set

    Terxon SX Starterset - 2023

    Teilen abus.design.social.buttons.name.mail
    Beschreibung


    Im Terxon SX Starterset sind alle Komponenten für einen effektiven Erstschutz enthalten. Bei Bedarf ist eine Erweiterung der Anlage jederzeit möglich. Das Terxon SX Starterset bietet alle Vorteile der Terxon SX. Bei der Installation stehen 8 frei programmierbare Zonen zur Verfügung.

    Wirksamer Sabotageschutz: Die 9. Zone ist die Sabotagezone. Angeschlossen werden können ausschließlich NC-Melder. Die Art der Verdrahtung kann frei gewählt werden. Die Innensirene ist im Paket enthalten und hat ihre eigene reservierte Zone auf der Hauptplatine.

    Komfortable Aktivierung/Deaktivierung via Code
    Neben der Zentrale, dem Herzstück der Anlage, sind auch ein Bedienteil zur Aktivierung und Deaktivierung der Zentrale sowie ein Bewegungsmelder und 2 Öffnungsmelder in diesem Set enthalten.

    Einzelkomponente

    Draht-NC-Öffnungsmelder (weiß)
    Melder
    Draht-NC-Öff­nungs­mel­der (weiß)
    zum Produkt
    • Für die zuverlässige Sicherung von Fenstern und Türen (Außenhautsicherung)
    • Magnetkontakt für Auf- und Unterputzmontage geeignet
    • Öffnungsmelder bestehend aus Magnetkontakt und Magnet
    • Inkl. 2 m Kabel (2-adrig), Aufbaugehäuse, Unterlegplatten und Befestigungsschrauben
    • NC-Schaltkontakt
    Terxon SX Einbruchmeldezentrale - 2023
    Zentrale
    Terxon SX Einbruchmeldezentrale - 2023
    zum Produkt
    • Bedienung über LCD-Bedienteil
    • Optional erweiterbar durch einsteckbares Relaismodul
    • Kompaktes Gehäuse
    • Sabotageüberwachte Zentrale, Bedienteil und Melder
    Alarmkabel 50 m (8-adrig)
    Zubehör
    Alarmkabel 50 m (8-adrig)
    zum Produkt
    • Korrosionsbeständige, verzinnte, flexible Adern
    • Leicht zu entmanteln
    • Abgeschirmte Leitungen
    • 8 x 0,22 mm²

    Produktvorteile

    • Starterset für den idealen Einstieg in die drahtgebundene Alarmtechnik
    • Inkl. Bedienteil, Sirene, Bewegungsmelder, 2 Öffnungsmeldern und 50 m Alarmkabel
    • Jederzeit flexibel erweiterbar
    • Mit 8 frei programmierbaren Zonen

    Downloads

    Allgemeine Downloads:

    Konformitätserklärungen:

    FAQ

    Bitte stellen Sie im Errichtermenü den Menüpunkt 023 wieder auf 00 um.

    Nachfolgend finden Sie eine Beschreibung des Parameters:

    023 Fern Reset: Diese Funktion ermöglicht ein Fern Reset über die COM-Schnittstelle oder den PC Anschluss.

    ACHTUNG: System-Reset durch Errichter muss aktiviert sein (Funktion 33 auf 1) und CSID (Funktion 50) muss gesetzt sein.

    1. Geben Sie am Bedienteil ein: 023
    2. Das LCD Display zeigt 023: FernRst AUS
    3. Nutzen Sie die Tatstur, um aus den folgenden Punkten zu wählen und drücken Sie: 0= AUS = Fern Reset AUS, 1 = AN = Fern Reset AN
    4. Bestätigen Sie Ihre Eingabe am Bedienteil
    5. Das Bedienteil bestätigt Ihre Eingabe mit einem Doppelton und zeigt PROGR.MODUS.

    Nach dem Alarm kann der Benutzer mittels Zugangscode den Alarm abstellen, aber nicht die Zentrale rücksetzen. Der Benutzer kontaktiert die Leitstelle, die seine Identität feststellt und ein Signal zurück zur Zentrale sendet. Nun kann der Benutzer ein Reset durchführen.

    Des weiteren wird empfohlen, auch den Menüpunt 033 Systemreset zu überprüfen.

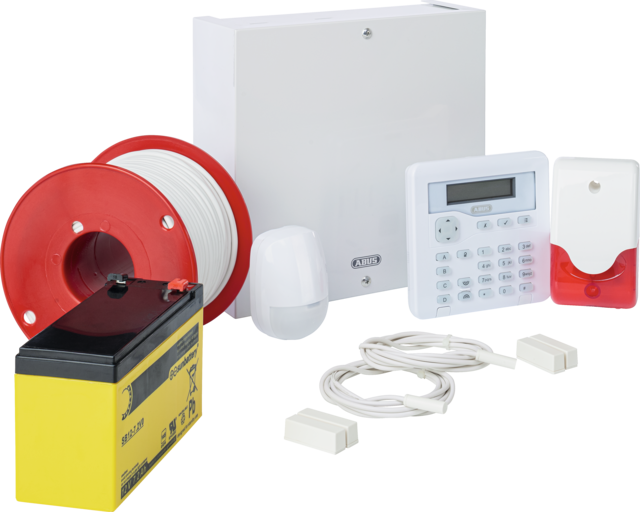

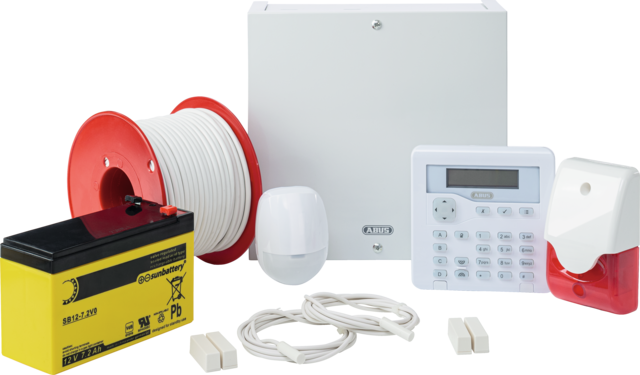

    Lieferumfang

    • 1x Terxon SX Alarmzentrale
    • 1x Bedienteil
    • 1x Draht-Kombisignalgeber rot
    • 1x Alarmkabel 50 m (8-adrig)
    • 1x VdS Akkumulator 12 V, 7 Ah
    • 1x Draht-Bewegungsmelder
    • 2x Draht-NC-Öffnungsmelder (weiß)
    • 1x Bedienungsanleitung

    Recycling

    Wir haben für Sie zusammengefasst, welche Entsorgungsinformationen in Ihrem Land wichtig sind.

    Entsorgung & Kennzeichnung von Verpackungen

    Bauschlüssel
    Bauschlüssel
    Spezifikationen
    Produktgruppe: Zentrale
    WEEE-Gruppe: 09
    Spezifikationen Einzelkomponente
    Melder
    Draht-NC-Öff­nungs­mel­der (weiß)
    Abmessungen: (BxHxT) 11x12x48 mm
    Absicherungsart: Einbruchschutz
    Anschlüsse: NC, max. Kontaktbelastbarkeit 100 V/5 W/0,05 A
    Artikelgewicht: 0.05 kg
    Breite: 11 mm
    Breite des Sensors: 11 mm
    Detektionsverfahren: Magnetfeldmessung
    Einsatzbereiche: Innenraum
    Facettenfarbe: weiß
    Fremdfeldschutz: Nein
    Funk vernetzt: Nein
    Funkstandard: Nein
    Gehäuse­material: ABS
    Höhe: 12 mm
    Kabelart: 2-adrig
    Kabellänge: 2 m
    Länge: 48 mm
    Max. Betriebs­temperatur: 50 °C
    Mechanischer Schutz: Nein
    Min. Betriebs­temperatur: -10 °C
    Montageart: Aufbau/Einbau
    Montageort: Einbau/Aufbau
    Neu: Nein
    Produktgruppe: Melder
    Sensortyp: Reed-Kontakt
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Spezifikationen Einzelkomponente
    Zentrale
    Terxon SX Einbruchmeldezentrale - 2023
    Abmessungen: ( B x H x T )250x239x87 mm
    Akkutyp: 12 V DC, 7,0 Ah Blei-Akkumulator
    Alarmierung: Nur über externe Wählgeräte: AZ6301, AZWG10020
    Anschlüsse: 230 V AC Schraubterminal, 13,7 V DC Schraubterminal, Lautsprecher, Zonen-Schraubterminal, 11 x Schaltausgänge
    Anzahl BUS-Linien: 1
    Anzahl Bedienteile: 4
    Anzahl Benutzer: 10
    Anzahl Drahtzonen: 10
    Anzahl Ereignisse: 350
    Anzahl Sabotage-Meldergruppen: 1
    Anzahl Sabotagezonen: 10
    Anzeige: Alphanumerisches LCD-Display, 2-zeilig
    Artikelgewicht: 2.492 kg
    Breite: 250 mm
    Ereignisspeicher: Ja
    Erweiterbar (hybrid): Nein
    Fernwartung: Nein
    Funk vernetzt: Nein
    Gehäuse­material: Zentrale: Metall, Bedienteil: ABS
    Höhe: 239 mm
    Integrierte Sirene: Nein
    Kommunikation/Alarmierung: Nur über externe Wählgeräte: AZ6301, AZWG10020
    Länge: 87 mm
    Max. Anzahl Bedienteile: 4
    Max. Anzahl Meldergruppen: 10
    Max. Betriebs­temperatur: 55 °C
    Max. Ladezeit Akkus: 72 h
    Max. Luft­feuchtig­keit: 93 %
    Max. Notstrom-Laufzeit: 12 h
    Min. Betriebs­temperatur: -10 °C
    Neu: Nein
    Not­strom­versorgung: 1
    Produktgruppe: Zentrale
    Program­mierung 1: Über Bedienteil
    Sabotagelinien: 10
    Sabotage­über­wachung: Ja
    Schaltausgänge: 3 x Transistor 500 mA, 8 x Transistor 50 mA, frei programmierbar
    Schnittstelle extern: Ja
    Sicherung: 230 V/250 mA; 12 V: 1 A schnell; Akku: 2 A schnell
    Spannungs­versorgung AC: 230 V
    Spannungsüberwachung: Ja
    Sprache OSD: 6 wählbare Sprachen
    Strom­aufnahme: 200 mA
    Teilbereiche/Überwachungsbereiche: 4
    Tiefe: 87 mm
    Umweltklasse: II
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Zertifi­zierungen: ohne
    Zonenabschluss: NC, DEOL
    Spezifikationen Einzelkomponente
    Zubehör
    Alarmkabel 50 m (8-adrig)
    Adern: 8
    Artikelgewicht: 1.757 kg
    Brandverhalten: Eca
    Breite: 159 mm
    Durchmesser: 5.8 mm
    Durchmesser Adern: 0.53 mm
    Höhe: 89 mm
    Kabellänge: 50 m
    Länge: 159 mm
    Material: Metall
    Neu: Nein
    Produktgruppe: Zubehör
    Querschnitt Adern: 0.22 mm²
    Widerstand: 105 O
    Zertifi­zierungen: EN 50575:2014
    Spezifikationen Einzelkomponente
    Zubehör
    VdS Akkumulator 12 V, 7.2 Ah
    Abmessungen: (BxHxT) 65x94x151 mm
    Akkutyp: Bleigel
    Anwendungszweck (Bleigelakkus): Batterieladeeinheit (Gleichrichter)
    Artikelgewicht: 2.418 kg
    Brandschutz­klasse: V0
    Breite: 65 mm
    Gewicht: 2540 g
    Höhe: 100 mm
    Kapazität: 7,2
    Ladezyklen: Bis zu 1000
    Länge: 151 mm
    Max. Betriebs­temperatur: 50 °C
    Min. Betriebs­temperatur: -15 °C
    Neu: Nein
    Produktgruppe: Zubehör
    Spannungs­versorgung DC: 12 V
    Steckverbindertyp: Faston 4,8
    VdS Anerkennungs-Nr.: G 112110
    VdS Klasse: sonstige
    Zertifi­zierungen: VdS
    Spezifikationen Einzelkomponente
    Melder
    Draht-Be­weg­ungs­mel­der
    Abmessungen: (BxHxT) 65,4 x 86,8 x 45,5 mm
    Absicherungsart: Einbruchschutz
    Anschlüsse: NC, 100 mA, 24 V DC
    Anzeige: Ja
    Artikelgewicht: 0.08 kg
    Breite: 65.4 mm
    Detektionsverfahren: Wärmeerkennung
    Einsatzbereiche: Innenraum
    Einstellbare Empfindlichkeit: Ja
    Erfassungsbereich Melder (m): 15 m
    Gehäuse­material: ABS
    Höhe: 86.8 mm
    Impulswahlschalter: Ja
    Leistungsaufnahme: 0.081 W
    Max. Betriebs­temperatur: 55 °C
    Mechanischer Schutz: Nein
    Montageart: Aufbau
    Montageort: Wand
    Neu: Nein
    Produktgruppe: Melder
    Sabotage­über­wachung: 1
    Spannungs­versorgung DC: 9-16 (Standard 12 V DC) V
    Statusanzeige: Ja
    Strom­aufnahme: 11 mA
    Tiefe: 45.5 mm
    Unterkriechschutz: Ja
    VdS Klasse: ohne
    WEEE-Gruppe: 09
    Weißlichtfilter: Ja
    Spezifikationen Einzelkomponente
    Alarmierung
    Draht-Kom­bi­sig­nal­ge­ber (rot)
    Abmessungen: (BxHxT) 122x73x43 mm
    Artikelgewicht: 0.116 kg
    Blinkfrequenz: 2 Hz
    Breite: 122 mm
    Facettenfarbe: weiß
    Gehäuse­material: ABS
    Höhe: 73 mm
    Leistung: 2.4 W
    Leistungsaufnahme: 2.4 W
    Leucht­farbe: rot
    Leuchtmittel: Glühlampe
    Länge: 43 mm
    Max. Betriebs­temperatur: 50 °C
    Mechanischer Schutz: Nein
    Min. Betriebs­temperatur: -10 °C
    Montageart: Aufbau
    Montageort: Innen- und geschützter Außenbereich
    Neu: Nein
    Produktgruppe: Sirene & Signalgeber
    Schalldruck: 100 dB
    Schutzart IP: IP34
    Spannungs­versorgung DC: 12 V
    Strom­aufnahme: 200 mA
    VdS Klasse: ohne
    WEEE-Gruppe: 09
